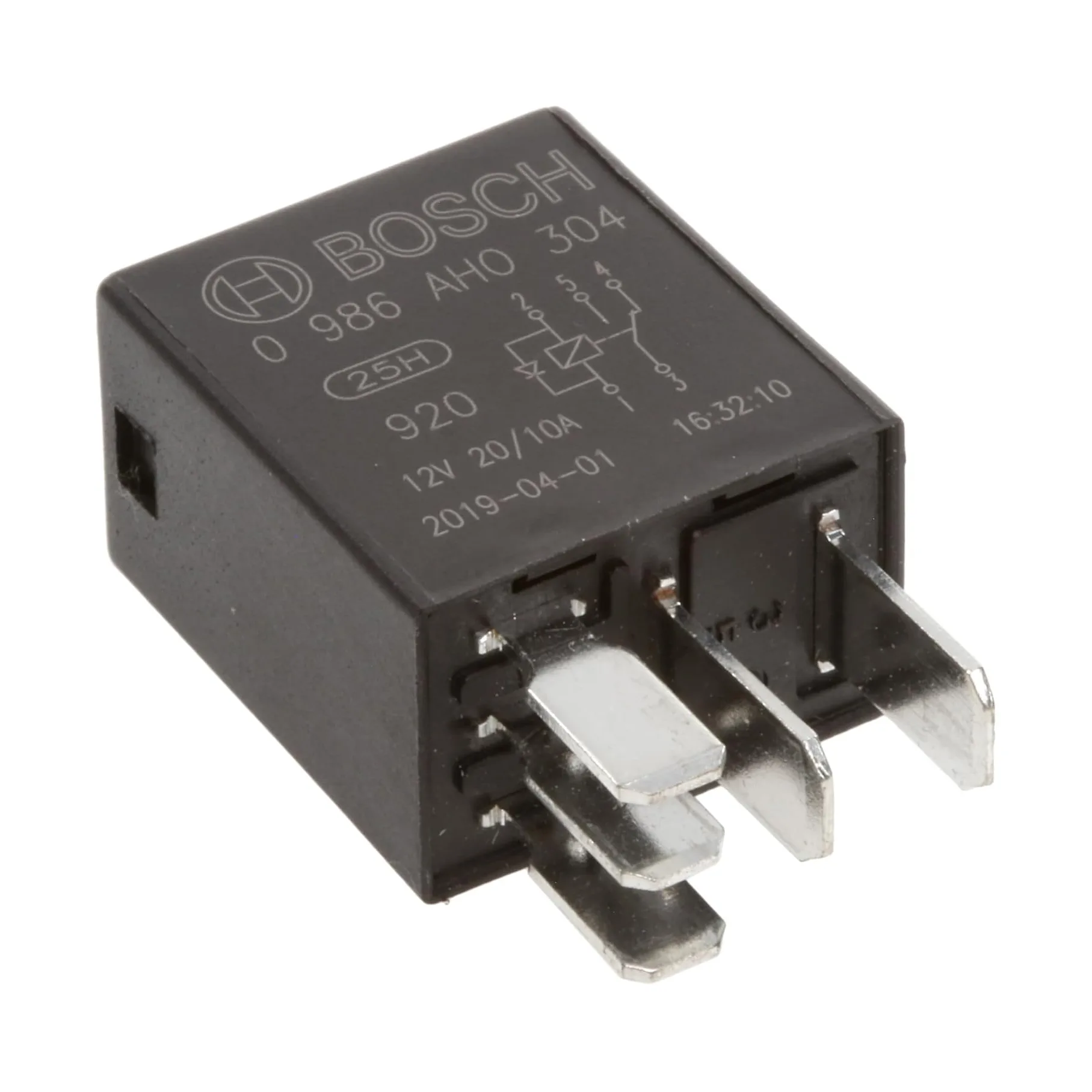

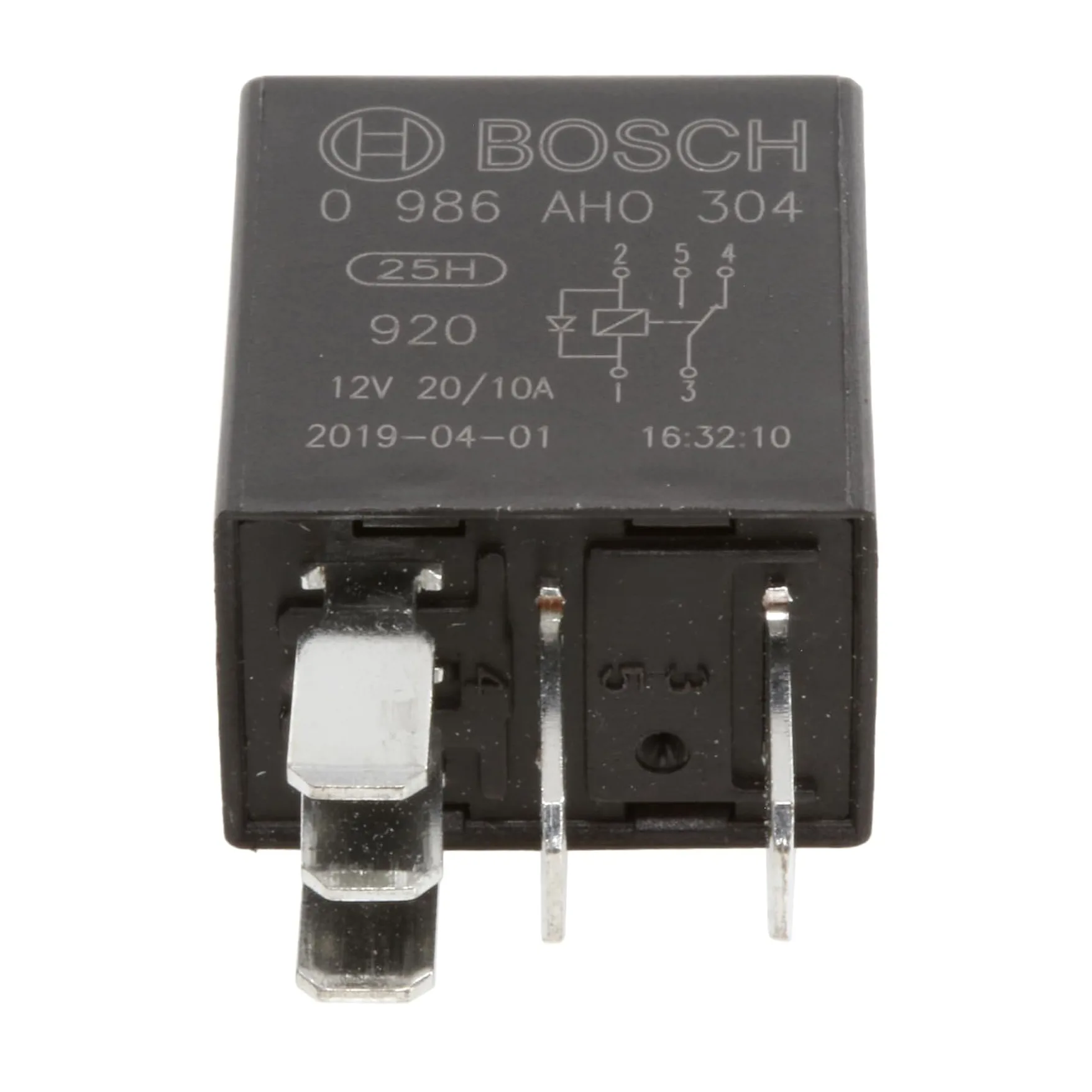

Rơ le 12V 5 chân nhỏ không bát Có Diode

Mô tả

Cường độ dòng điện [A]:	30 A
Điện áp [V]:	12 V
Số lượng chân:	Đầu nối 5 chân
Chức năng rơle:	Diode
Phạm vi nhiệt độ từ [°C]:	-40 °C
Phạm vi nhiệt độ đến [°C]:	100 °C

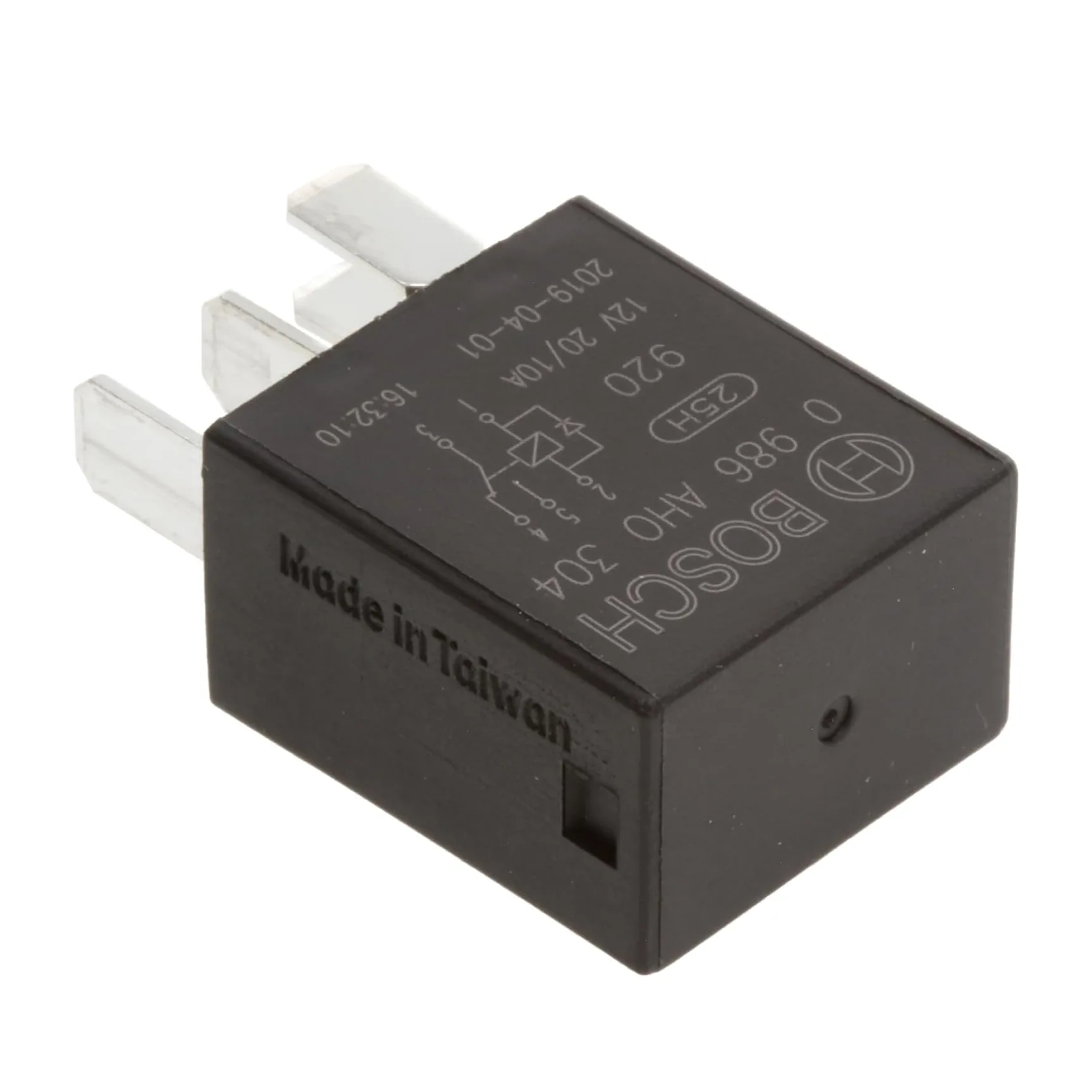

Xuất xứ:	Made in Taiwan

Diode trong rơ le được gọi là diode flyback hoặc diode bánh đà. Mục đích chính của nó là bảo vệ các linh kiện điều khiển rơ le (như transistor, IC) khỏi bị hỏng do xung điện áp cao được tạo ra khi ngắt dòng điện qua cuộn dây cảm ứng của rơ le.

Chức năng và cách hoạt động

Bảo vệ linh kiện điều khiển: Khi rơ le hoạt động, cuộn dây tạo ra một từ trường. Khi ngắt nguồn, từ trường này sụp đổ đột ngột, tạo ra một điện áp cảm ứng ngược (suất điện động ngược) có thể rất cao, gây hỏng các linh kiện như transistor, IC, vì chúng không được thiết kế để chịu đựng điện áp lớn đó.

Triệt tiêu điện áp: Diode flyback được đấu song song với cuộn dây rơ le theo chiều ngược lại với nguồn điện.

Khi rơ le được cấp điện, diode bị phân cực ngược và không hoạt động.

Khi ngắt nguồn, điện áp cảm ứng ngược sẽ làm diode chuyển sang phân cực thuận, tạo ra một đường dẫn có trở kháng thấp cho dòng điện.

Dòng điện này chạy vòng quanh cuộn dây và diode, tạo thành một vòng kín. Điện trở của cuộn dây sẽ từ từ làm tiêu tán năng lượng này, triệt tiêu điện áp cao và ngăn nó phá hỏng mạch điều khiển.

Giảm nhiễu: Ngoài việc bảo vệ, diode còn giúp làm giảm nhiễu điện từ phát sinh trong quá trình ngắt rơ le.
